Eckdaten

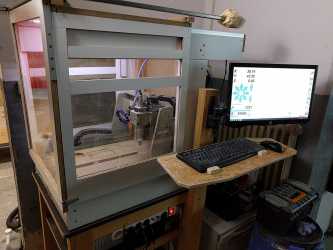

Unsere Fabi-Fräse ist eine 3-Achs Portalfräse mit Estlcam Controller und kann zum Fräsen von Nichteisenmetallen (NE-Metallen), insb. Aluminium, und -Legierungen verwendet werden.
Dabei können sowohl 2-Dimensionale Modelle als auch 3-Dimensionale Modelle gefertigt werden. Eine vierte Rotationsachse für das Werkstück existiert ebenfalls, diese wird zur Zeit allerdings technisch noch nicht unterstützt.

Zugelassene Materialien

Verbundplatten aus erlaubten Metallen und Kunststoffen, beispielsweise Dibond – Verbundplatten aus Aluminium und PE – sind auch erlaubt.

Außerdem erlaubt ist es MDF Platten als Opfer zu verwenden und diese zu planen als auch natürlich in diese reinzufräsen. Die Zustellung sollte dabei aber so minimal wie möglich gewählt werden um die Menge zerstaubtes Holz zu minimieren.

Alle anderen Materialien dürfen nicht verarbeitet werden. Wenn geprüft werden soll, ob ein Material auf die Liste der zugelassenen Werkstoffe gesetzt werden kann, wendet euch bitte an den Vorstand.

Nicht zugelassene Materialien

• Holz aufgrund von Staubentwicklung, Ausnahme ist Holz als Spannhilfe
• CFK/GFK aufgrund von giftigem Staub/Spänen
• Blei aufgrund von giftigem Staub/Spänen
• Titan führt zu erhöhter Wärmeentwicklung (Explosionsgefahr!)
• Eisen, Stahl führt zu Funkenschlag (Explosionsgefahr!)

Achsen und Antriebe

Käfig, Arbeitsbereich und maximale Werkstückgrößen

Werkzeugaufnahme und öffentlich verfügbare Werkzeuge

*Benutzer müssen sich ihre Fräser selbst kaufen. Die Anschaffung einiger der am häufigsten verwendeten Fräser wird zur Zeit
diskutiert, das Ergebnis ist noch offen. Aufgrund der hohen Anschaffungskosten und hoher Ausfälle durch falsche Behandlung
der Fräser wird aber auch in Zukunft der Fokus auf Selbstkauf liegen.

Sicherheitshinweise

Zum eigenständigen Betrieb der Fabi Metall-CNC Fräse ist eine eigene Einweisung notwendig. Diese bereiten wir gerade vor - Unterstützer sind gerne gesehen!

Error

Sicherheitshinweise

Betriebsanweisungen beachten! TODO  Arbeiten mit Ethanol.pdf

Information

Allgemeine Sicherheitshinweise

Bitte beachte ebenfalls die Allgemeine Sicherheitsunterweisung

Estlcam

Für die Erstellung von Programmen für die Fabifräse mit Estlcam muss dieser Postprocessor verwendet werden und die Einstellung "Z-Achsen Nullpunkt" unter Grundeinstellungen auf "Werkstück Oberseite" gesetzt werden.

Wartung

In der Maschine baut sich eine beträchtliche Menge Späne auf. Diese Späne können das fräsen beeinträchtigen. Diese müssen daher nicht nur um der Sauberkeit willen nach jedem Fräsvorgang, ggfs auch zwischendurch aufgesaugt werden. Späne sorgen für höhere Temperaturen am Fräser und können diesen oder dein Werkstück zerstören. Insbesondere die hintere linke Ecke ist dabei zu nennen, da ein Berg Späne dort zu Fehlauslösen des Anschlagschalter führen kann was die Fräse stoppt.

Gelegentlich muss überprüft werden ob das Kühlwasser noch sauber ist.

Trivia

Die 'Fabi' Fräse heißt so da ein Fabian diese gebaut hat.
