Sandstrahlkabine

Zuletzt geändert von Florian Plath am 2025/10/30 16:02

Verwalten
- Kopieren
Aktionen
Ansichten


Notwendige Einweisung	Sandstrahlkabine (nur online)
Standort	Metallwerkstatt

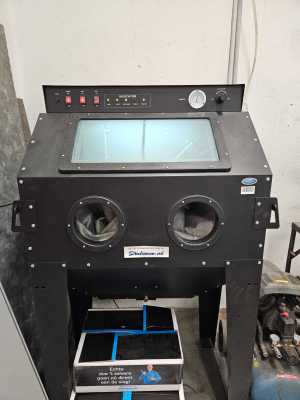

Übersicht

Hersteller: Datona
Modell: SBC350
Fassungsvermögen: 350 Liter
Innenmaße: 94 x 60 x 60 cm
Luftverbrauch: 700 l/min
Einsatzbereich: Geeignet für größere Werkstücke
Zugänglichkeit: Seitliche Türen für einfaches Einführen längerer Teile
Sicht & Sauberkeit: Integrierte Staubabsaugung für klare Sicht und saubere Umgebung
Beleuchtung: Integriertes Arbeitslicht für gute Ausleuchtung des Innenraums
Sicherheit: Fest montierte Handschuhe für sicheres Arbeiten

🔧 Ausstattung

Fest montierte Pistole:
- Bedienung über Fußpedal
- Ideal für schwere Werkstücke
- Nur bei geschlossener Tür aktivierbar
Mobile Pistole:
- Per Hand geführt
- Auslösung über Abzug an der Pistole
- Flexibel einsetzbar innerhalb der Kabine

Betriebsanweisung

Betriebsanweisung beachten!

View file

Betriebsanweisung Sandstrahlkabine.pdf

Bedienhinweise

Strahlmaterial

Wegen Kosten und Aufwand von Materialwechsel ist nur Edelkorund zugelassen.

Die Nutzung kostet 1€/Minute für die Abnutzung des Strahlmaterials. Wenn das Strahlmaterial zu stark abgenutzt ist, melde dich bei der Bereichsleitung für die Ersetzung oder Nachbestellung.

Zulässige Materialien

Erlaubt ✅:

Metalle
Glas
Keramik
Stein

Nicht erlaubt ❌:

Holz (zu starke Staubentwicklung)
Materialien mit unbekannten oder giftigen Lacken (z. B. bleihaltige Farben)

Strahlmaterial

Arbeitsablauf

📋 Vor der Benutzung – Sicherheitscheckliste

Kabine leer? (Keine alten Werkstücke oder Werkzeuge)
Schlauchverbindungen sicher befestigt?
Schutzfolien auf Sichtscheibe und Arbeitslampe vorhanden?
Gummidichtungen der Türen korrekt eingesetzt?
Türen leicht schließbar?
Handschuhe unbeschädigt und einsatzbereit?

▶️ Inbetriebnahme & Anwendung

Hauptschalter & Licht einschalten
Kompressor aktivieren:
- Hauptschalter beim Vorstandsraum
- Timer max. 2 h einstellen
Werkstück in Kabine geben (vorsichtig!)
Schläuche kontrollieren (mobil/fest)
Kabinentür schließen
Absaugung einschalten („Dust“) – Lärmschutz tragen!
Druck auf ca. 6 bar einstellen
Handschuhe anziehen
Strahltechnik:
- Fixe Pistole: Fußpedal, Werkstück unter Düse führen
- Mobile Pistole: Hebel an der Pistole nutzen
Strahlabstand: 5–10 cm, 45° Winkel, ggf. anpassen
Strahldruck variieren: Je nach gewünschtem Effekt
Strahlzeit begrenzen: max. 5 Minuten, Kompressor braucht Erholung
Bei offener Tür: Schutzbrille tragen!
Nach Strahlvorgang: Tür 10–15 Sek. geschlossen lassen (Staub absaugen)
Werkstück vorsichtig entnehmen (Dichtungen schonen!)
Absaugung abschalten

🧼 Checkliste: Reinigung der Strahlkabine

Vorbereitung

Absauganlage einschalten
Kabinentür öffnen
Empfohlen: Atemschutzmaske aufsetzen!

Reinigungsschritte

Druckluftpistole verwenden
- Anschluss: Kleiner Kompressor neben der Strahlkabine
Kabine von oben nach unten gründlich abblasen
- Wände
- Arbeitshandschuhe
- Sichtfenster innen
Strahlgutreste entfernen
- Staub und Partikel in Ecken mit der Druckluftpistole
- Durch das Lochblech in den unteren Sammelbehälter blasen

Sicherheitshinweise

	Sicherheitsschuhe Es können immer schwere oder spitze Gegenstände herunterfallen. Zum Schutz der Füße, besonders der Zehen, musst Du immer rutschfeste Sicherheitsschuhe der Mindestklasse S1 tragen
	Gehörschutz Die Sandstrahlkabine ist im Betrieb so laut, dass sie das Gehör schädigt. Trage bei der Arbeit immer einen In-Ear- oder Kapsel-Gehörschutz!
	Schutzbrille Falls mit einer offenen Tür an der Sandstrahlkabine gearbeitet wird, können Partikel herausgeschleudert werden. Trage daher bei der Arbeit immer eine Schutzbrille, um deine Augen zu schützen!

Allgemeine Sicherheitshinweise

Bitte beachte ebenfalls die Allgemeine Sicherheitsunterweisung

Wartung / Störungen

Beim Sandstrahlen können verschiedene Störungen auftreten:

1. Leistung des Strahlvorgangs nimmt ab und kein Strahlgut wird mehr transportiert ⚠️

Überprüfe den Vorratsbehälter: Ist genug Strahlgut im Behälter vorhanden?
Wenn ja, könnte die Keramikhülse der Strahldüse verstopft sein.

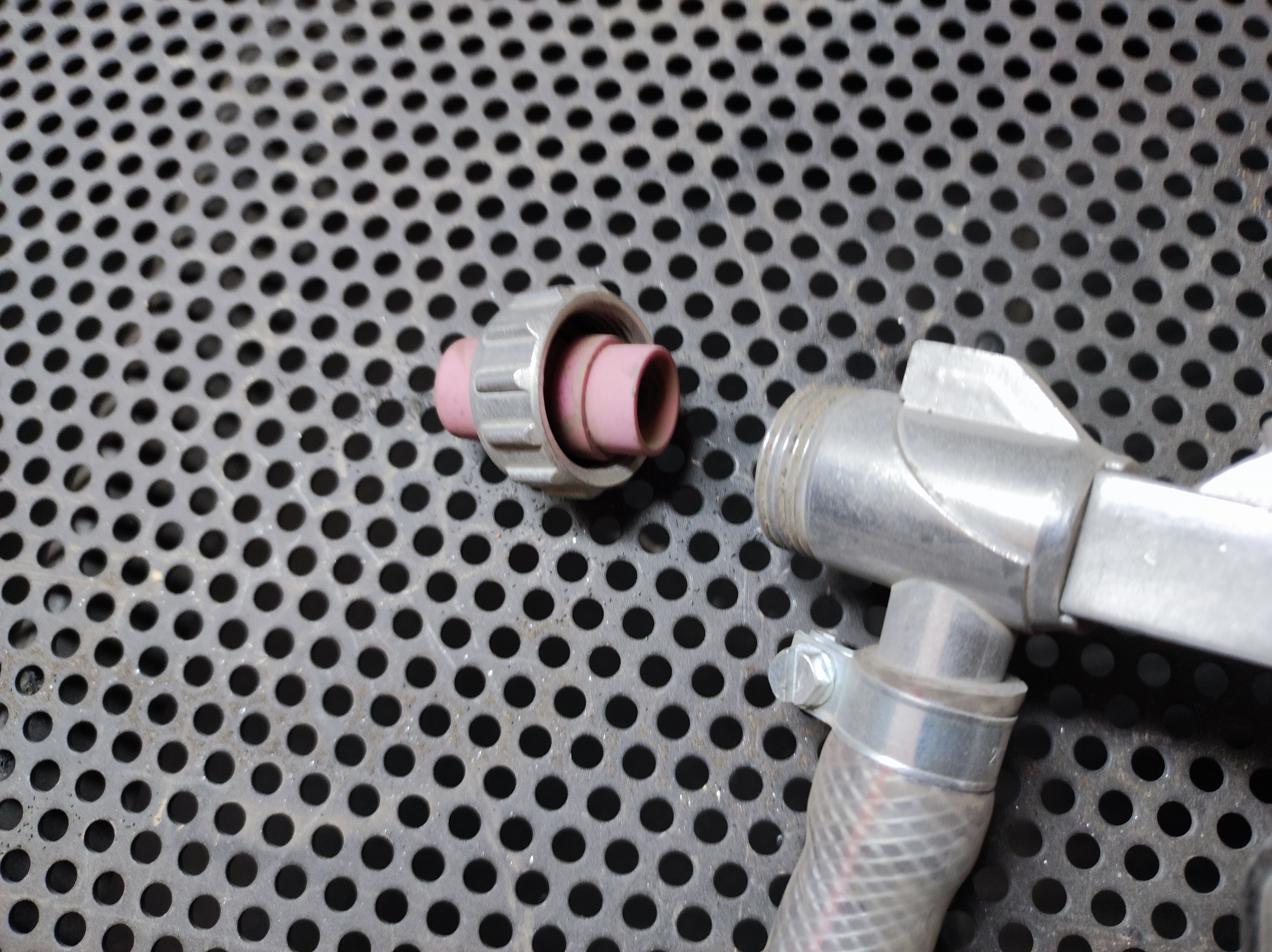

- Entferne die Keramikhülse, indem du den Feststellring an der Pistole löst.

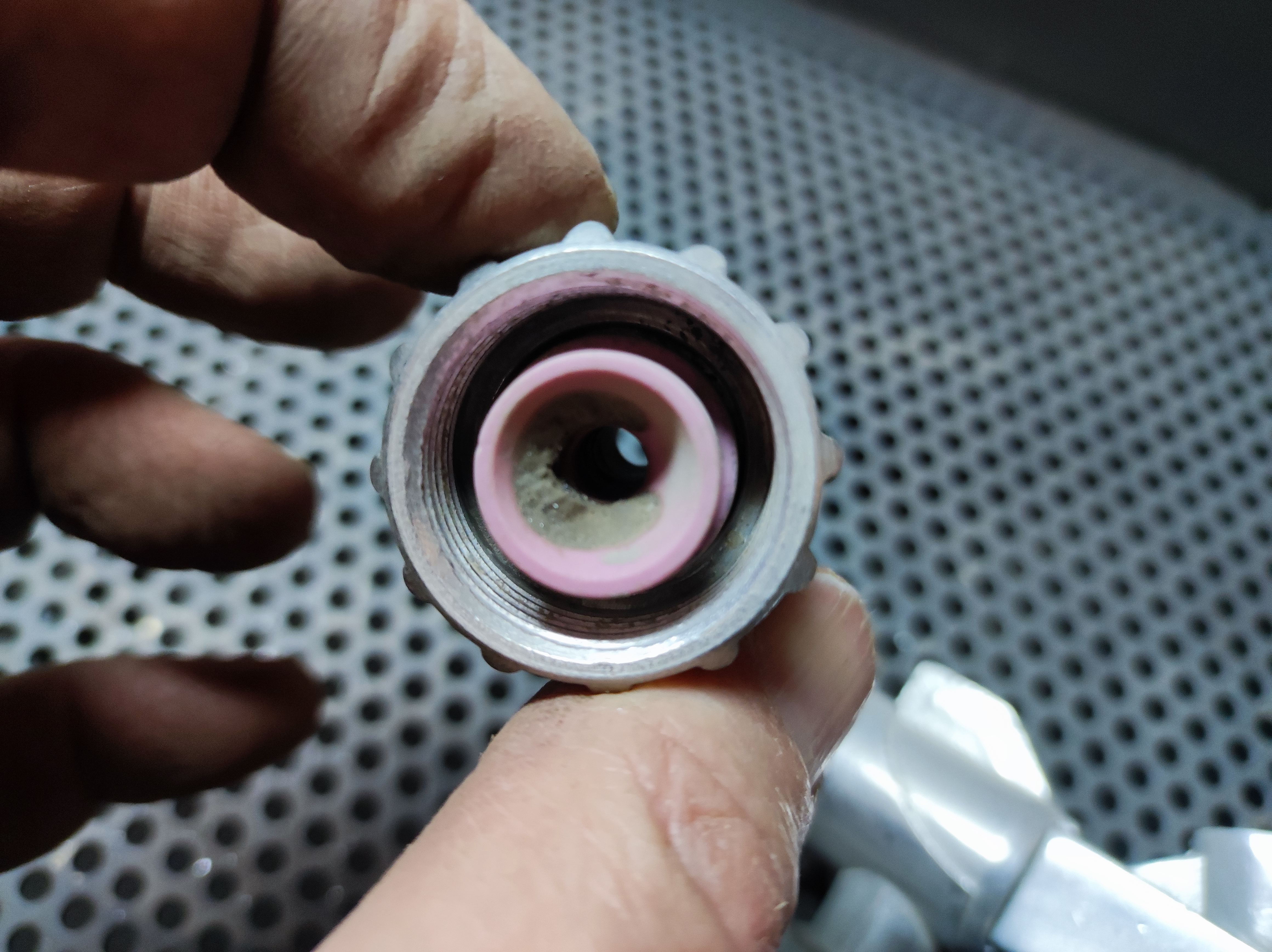

- Überprüfe die Hülse auf Verschmutzung oder Verstopfung.
- Reinige die Hülse vorsichtig mit einem Schraubendreher.

2. Strahldruck sinkt während des Vorgangs 🔽

Beende den Strahlvorgang und überprüfe den Druck: Wird der richtige Druck auf dem Manometer angezeigt?
Falls der Kompressor läuft, warte, bis der Druck wieder aufgebaut ist und sich der Kompressor ausschaltet.
Falls der Kompressor nicht läuft, überprüfe, ob die Druckluftleitungen innerhalb und außerhalb der Strahlkabine frei sind und keine Abknickungen aufweisen.
Falls andere größere Druckluft-Verbraucher im Makerspace aktiv sind (z.B. IMA), kann es zu Engpässen kommen. Koordiniere dich mit anderen Nutzern bezüglich der Druckluftnutzung.

3. Kein Materialabtrag vom Werkstück, trotz Strahlgut und Druck ⚒️

Das Strahlgut ist möglicherweise für den Vorgang nicht geeignet.
Das Werkstückmaterial könnte gehärtet sein.
Stelle sicher, dass die Strahlpistole richtig ausgerichtet ist und sich in einem angemessenen Abstand zum Werkstück befindet.

4. Staub im Raum außerhalb der Kabine 💨

Prüfe, ob die Türen der Strahlkabine korrekt geschlossen sind.
Überprüfe, ob die Filter der Absauganlage ordnungsgemäß eingebaut sind.
Kontrolliere, ob das Sichtfenster fest und richtig eingebaut ist.

5. Sicht in die Kabine ist getrübt 👀

Schalte das Umgebungslicht aus (wenn andere im Raum sind, bitte absprechen, besonders bei der Arbeit im Schweißbereich).
Prüfe die Folie auf Verschmutzung oder Beschädigungen und tausche sie ggf. aus.
Reinige das Sichtfenster mit Druckluft und einem trockenen Tuch.
Falls nötig, tausche die Schutzfolie des Fensters aus (Ersatzfolie ist in der Vorratsbox).
