1 Maschine einschalten

Voraussetzungen

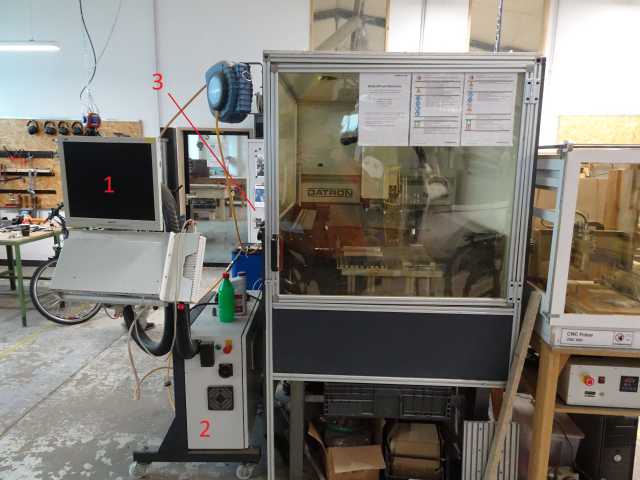

Die Maschine

Die Maschine selbst sollte kaum zu übersehen sein, begrüßt sie doch jeden auf dem Weg Richtung Holzwerkstatt.
Links der Maschine befinden sich:

1. Monitor, Tastatur (mit Touchpad), und das Bedienpult der Fräse.
2. Die Elektronik der Fräse. PC, Connection-Box, Frequenzumrichter uvm.
3. An der linken Seite befinden sich das Werkzeug zum Fräser-Wechsel, die Spannzangen, das Manometer und der Kühlmittelbehälter

Maschine einschalten

Voraussetzung

• Strom (fest verbunden)
• Druckluft

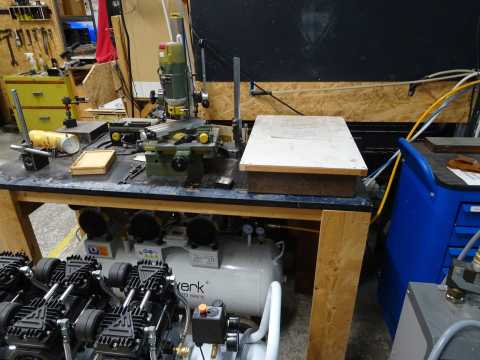

  Die Versorgung der Fräse mit Druckluft erfolgt aktuell mit dem kleineren Kompressor hinter Fräse, unterhalb der kleinen Proxxon-Fräse und der Anreißplatte.

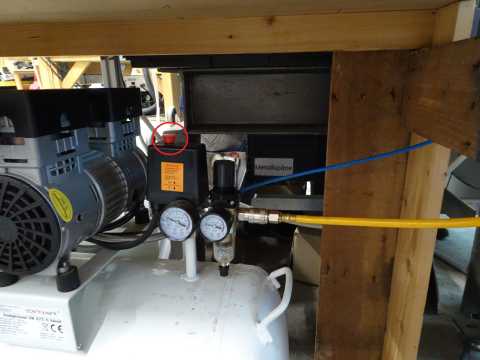

  Zur Versorgung der Fräse dient der dünne, blaue Schlauch auf dem zweiten Bild. Der Kompressor wird über den markierten, kleinen, roten Knopf geschaltet (rausziehen = an).

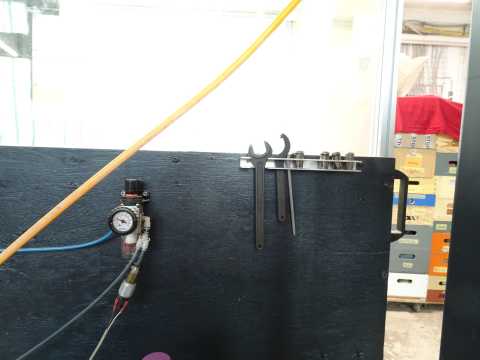

  Die Kontrolle des Luftdrucks erfolgt mittels des an der linken Seite der Datron befindlichen Manometers (3. Bild). Die Datron stoppt die Arbeit wenn der Druck unter den Mindestdruck von6 Bar fällt, nimmt die Arbeit aber selbstständig wieder auf sobald der Mindestdruck wieder erreicht ist.
  Ebenfalls auf dem 3. Bild zu sehen ist das Werkzeug zum Wechsel von Spannzangen und Fräser, sowie die Spannzangen.

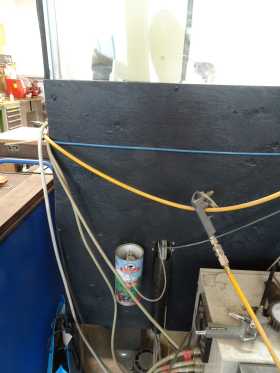

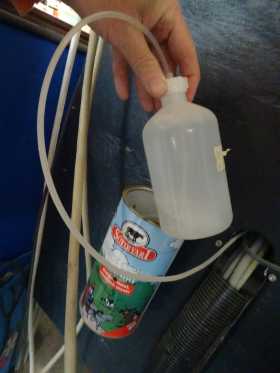

• Kühl-/Schmiermittel

  Ebenfalls links der Maschine befindet sich das Kühl-/Schmiermittel der Mindermengen-Schmierung. Für die Bearbeitung von Aluminium wird hier handelsüblicher Brennspiritus verwendet. (Bitte Hinweise zum Gefahrstoff an der Frontseite der Maschine beachten!)
  Es ist immer darauf zu achten, dass sich ausreichend Kühl-/Schmiermittel im Behälter befindet. Der Kühl-/Schmiermittel-Stand wird nicht durch die Maschine überwacht.

Starten

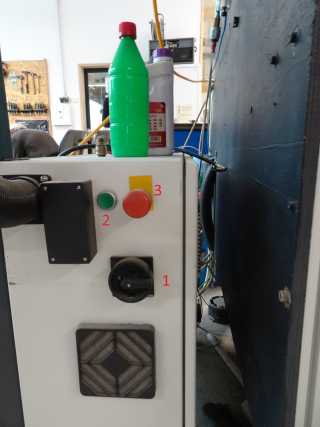

• Hauptschalter (1 - Bild 1) drehen, Maschine anschalten. Rechner startet automatisch
• Maschine freischalten (Schließsystem)
• C-Box einschalten, auf den grünen Knopf (2 - Bild 1) drücken

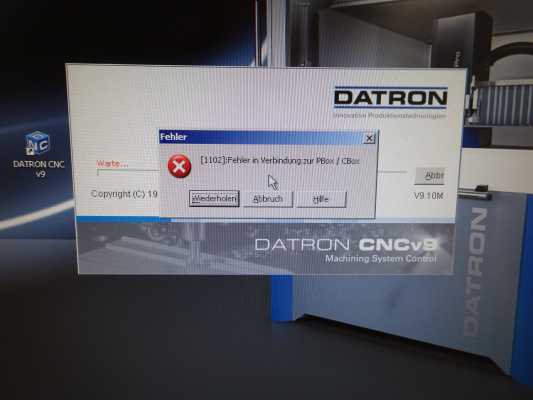

• Nach dem Hochfahren taucht ggf. ein Fehler "Verbindung zur C-Box" (Bild 2)
• Mit "Wiederholen" bestätigen. Nun werden einige Dinge gecheckt und die Datron Software startet

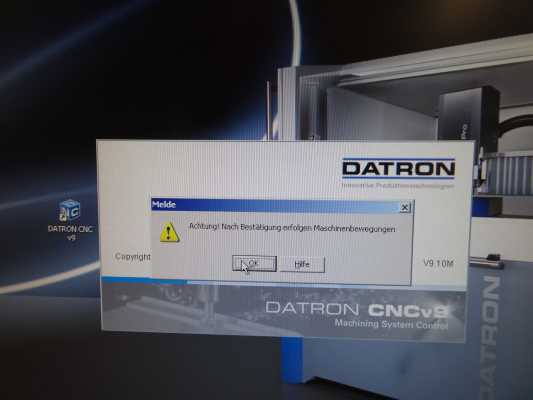

• Meldung "Achtung, nach Bestätigung erfolgt Maschinenbewegung". Bestätigen. (Bild 3)

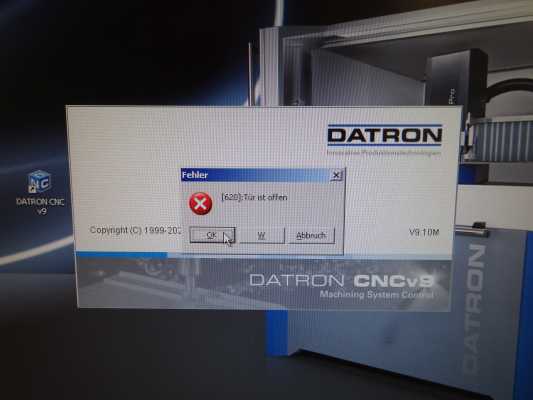

• Ggf. erscheint noch die Meldung "Tür offen". Hier ""Abbruch anklicken.
• Wir kommen nun in die Software.

Wichtige Komponenten

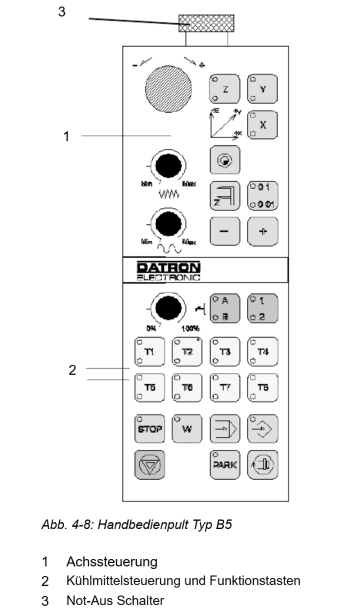

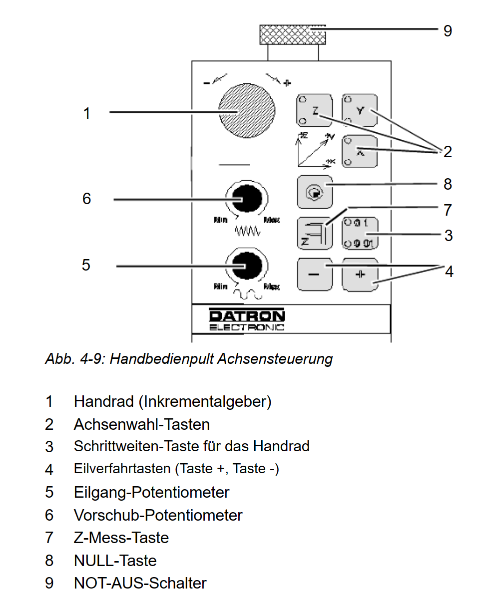

• Handbedienpult
  Das Handbedienpult befindet sich unterhalb des Monitors, rechts der Tastatur. Es sitz gut gesichert, durch Magnete gehalten.

•  Potis für Eilgang und Vorschub
  • Oberes Poti: G-Code Ausführung Geschwindigkeit
  • Unterere Poti: Eilgang Geschwindigkeit
  • Beide Potis immer auf Min stellen, um unerwünschte, unkontrollierte Bewegungen der Fräse zu minimieren.
    Achtung! Min ist nicht 0!

Referenzfahrt

Error

Wenn man direkt eine Referenzfahrt macht, erscheint ein Fehler, dass die Tür offen ist sei.

• Tür öffnen: B(Betriebsart) → T(ür). Tür einmal auf und zu machen
• Referenzfahrt durchführen: P → R
• Mit F2 ausführen. Es muss zuerst z genullt sein (default)
• Startposition ist jetzt hinten links.
• Maschine ist jetzt im Prinzip betriebsbereit
