Diese Seite gibt eine Übersicht über die verfügbaren Werkzeuge sowie die Bearbeitungsmöglichkeiten, die sich daraus ergeben.

Grundlagen

Es gibt drei verschiedene Aufnahmen für Werkzeuge:

Hauptspindel (Werkzeuge werden über den Werkzeugwechsler oder von Hand eingewechselt)
Reihenbohraggregat (5 Bohrer, 5mm Durchmesser, mit festem 32mm Abstand entlang der X-Achse für Reihenbohrungen)
Bohraggregat für Vertikalbohren (7 Bohrer mit verschiedenen Durchmessern, siehe unten)

Werkzeuge

Auswahl passender Werkzeuge für das Material

Die Werkzeuge sind in der Regel für Holz (Vollholz, Holzwerkstoffe etc.) geeignet. Für andere auf der IMA zugelassene Werkstoffe eigenen sich nicht alle Werkzeuge, dies ist bei der Auswahl der Werkzeuge zu beachten. Falsch ausgewählte Werkzeuge können zu Beschädigungen am Werkstück oder auch Beschädigungen am Werkzeug führen.

Hauptspindel (Sägen, Fräser, Horizontalbohren)

Werkzeugaufnahme: HSK-63F

In die Hauptspinden können automatisch Werkzeuge aus dem Werkzeugwechseler oder weitere Werkzeuge händisch eingewechselt werden. Die folgende Tabelle gibt eine Übersicht über die vorhandenen Werkzeuge und die Bestückung im Wechsler:

Satz-Nr	Werkzeug-Nr	Typ	Werkzeug-Daten									Kommentar
			Fräser
			Radius	Schnittlänge	Nutzlänge	Drehrichtung	Tauchschnitt	Drehzahl max	Drehzahl Std	Haube	Länge für Maschine (NICHT Nutzlänge)
Oberfräser (OFE)
N603	T603	Schaftfräser Z2 (Senkrechte Schneiden)	5 / D10	21	21	Rechts	Ja	18.000	18.000	M202	121.3	Neu eingemessen 07.02.2025
N604	T604	Wendeplattenfräser Z2 (Senkrechte Schneiden)	9 / D18	50	50	Links	Ja	18.000	18.000	M202	151.55	Neu eingemessen 07.02.2025 wegen linksdrehung nicht in Estlcam nutzbar
N605	T605	Schruppfräser Z2	4 / D8	35	35	Rechts	Ja	18.000	18.000	M202	128.5	Neu eingemessen 07.02.2025
N606	T606	Schaftfräser Upcut Z1	1.5 / D3	8	8	Rechts	Ja	18.000	18.000	M202	106.4	Neu eingemessen 07.02.2025
N607	T607	Wendeplatten-Planfräser Z2	22,5 / D45	10	10	Rechts	Nein	18.000	14.000	M202	114.70	Leihgabe von @Karl-Peter Kutz
N609	T609	V-Nuter 90° Z1	11,5 / D23	10	10	Rechts	Ja	18000	18000	M202	112.10	Eingemessen 05.03.2024
N610	T610	Radiusfräser Upcut Z2	3 / D6	18	60	Rechts	Ja	18000	18000	M202	145.07	Eingemessen 05.03.2024
N611	T611	Viertelstabfräser Z2	12,7 / D25,4	9,5	9,5	Rechts	Nein	18000	18000	M202	105,07	Eingemessen 05.03.2024 D=25,4, B=16, R=9,5
N612	T612	Profilfräser Z3	41 / D82	Beginn Schneide bei ca. D=23mm	Ende Schneide bei ca. D=78mm	Rechts	Nein	18000	18000	M202	148.00	Eingemessen 05.03.2024 Radius ungenau gemessen
N613	T613	Schaftfräser Compression Cut Z2	3 / D6	20	30	Rechts	Ja	18000	18000	M202	115.75	Untere 4mm Upcut, Rest Downcut
N614	T614	Diamantfräser Spiralverzahnt	9 / D18	45	45	Rechts	Ja	10000	10000	M202	139.92	Untere 10mm Upcut, darüber Downcut
N615	T615	Hohlkehlfräser Z2	19 / D38	32	32	Rechts	Ja	10000	10000	M202	125.40	Tiefenzustellungen je nach Material 3-5mm
N616	T616	Schaumstoff-Schaftfräser Z3	3 / D6	25	50	Rechts	Ja	18000	18000	M202	124.10	Nicht für Holz!
N617	T617	Schaftfräser Downcut Z2	3 / D6	20	35	Rechts	Ja	18000	18000	M202	113.25	Neu eingemessen 07.02.2025
N618	T618	Wendeplattenfräser Z2	9 / D18	50	50	Rechts	Ja	18000	18000	M202	140.40	Neu eingemessen 07.02.2025
N619	T619	Schaftfräser Upcut Z2	2 / D4	20	25	Rechts	Ja	18000	18000	M202	104.10	Neu eingemessen 07.02.2025
N620	T620	Verbinderfräser Z2	4,5 / D9	10	10	Rechts	Ja	18000	18000	M202	99.00	Neu eingemessen 07.02.2025 Genauere Infos auf https://keilverbinder.de/
N4353	T4353	Horizontal-Schaftfräser	3 / D6	20	30	Rechts	-	18000	6000	M202	79.70	Typ OFE
N4551	T4551	Horizontal-Bohrer	5 / D10			Rechts	-	6.000	6.000	M200	70	Typ OFE
Sägeaggregat (NSE)
			Schnittbreite	Schnittiefe	Korrekturwert	Ritztiefe	Saegetiefe	Kapptiefe			Radius
N427	T427	Sägeaggregat	~~2,5~~ NEU: 2.8	max. 57 Materialstärke + Tiefe unter dem Material beachten!	~~0,2~~ NEU: 0.5	3	-7	-5			100	Schnittbreite und Korrekturwert von DHE geändert Basierend auf 2.8/1.8 Aufdruck und Messungen auf Sägeblatt
Horizontal-Kombiaggregat (HBE, 4 Plätze)
			Slot 2	Slot 3	Slot 4	Anbohrtiefe	Drehzahl				Slot 1
			T4352	T4353	T4354						T4351
N435	T435	Kombi-Horizontalaggregat 3er: NL=30 6er: NL=35 8er: NL=35	L70 / D?	L70 / D6	L70 / D?	5mm	6000				L70 / D?	%9997 Satz 435 für Versatz-konfiguration checken

Empfohlene Vorschubwerte

Werkzeug-Nr	Bezeichnung	Nuten				Formatieren
Werkzeug-Nr	Bezeichnung	Drehzahl	Zustellung (Hartholz)	Vorschub XY mm/min	Vorschub Z mm/min	Drehzahl	Zustellung (Hartholz)	Vorschub XY mm/min	Vorschub Z mm/min
T603	10mm Fräser	18000	5-10 mm	3300	800	N/A	N/A	N/A	N/A
T604	18mm Fräser Wendeplattenfräser	18000	9-18 mm	3000	1200	18000	Gesamte Höhe (bis zu 24mm)	4000	1500
T606	3mm Fräser	18000	3 mm	750	300	N/A	N/A	N/A	N/A
T607	45mm Planfräser	12000	~1 mm	2500	600	N/A	N/A	N/A	N/A
T609	V-Nuter	18000	2-3 mm	1500	800	N/A	N/A	N/A	N/A
T610	Radiusfräser	18000		2500	800	N/A	N/A	N/A	N/A
T611	Viertelstabfräser	18000		3000	800	N/A	N/A	N/A	N/A
T612	Profilfräser	18000		5000	1000	N/A	N/A	N/A	N/A
T613	6mm Schaftfräser	18000	3-6 mm	3000	1200	N/A	N/A	N/A	N/A
T615	Hohlkehlfräser	10000	3-5 mm	3000	1500	N/A	N/A	N/A	N/A
T618	18mm Fräser Wendeplattenfräser	18000	9-18 mm	3000	1200	18000	Gesamte Höhe (bis zu 50mm beim Schlichten bis 1,5mm)
-	10mm Horizontalfräser	6000	5-10 mm	4000	1000	N/A	N/A	N/A	N/A
T4353	6mm Horizontalfräser	6000	3-6 mm	<2000	1000	N/A	N/A	N/A	N/A

Vertikalbohren

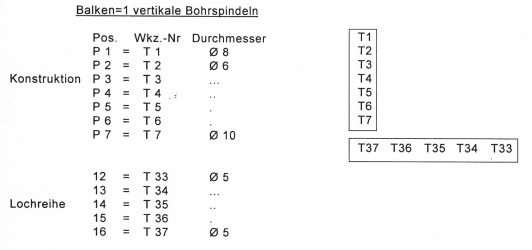

Es gibt zwei Bohraggregate für Vertikalbohren, eines für Lochreihen, eines für allgemeine Konstruktionsbohrungen:

Bestückung im Makerspace:

Werkzeug-Nummer	Aggregat	Durchmesser Bohrer	Kommentar DHE
T33 - T37	Lochreihen	5mm	OK
T1	Konstruktion	~~8mm~~ 6mm	OK Ersetzt durch 6mm am 23.10.2023
T2	Konstruktion	10mm	OK
T3	Konstruktion	3mm	OK
T4	Konstruktion	20mm	Bohrt 0,5mm zu wenig
T5	Konstruktion	8mm	Bohrt 1mm zu tief
T6	Konstruktion	18mm	OK
T7	Konstruktion	15mm	Reißt stark aus, bohrt 1mm zu tief

Horizontalbohren

Nicht benötigte Vakuumpads müssen entfernt bzw. möglichst weit weg geschoben werden, sonst besteht die Gefahr einer Kollision!

Bohrtiefe vs Nutztiefe

Die Bohrer haben eine Gesamtlänge von 70mm, darauf ist die Maschine eingemessen. Jedoch haben alle Bohrer eine Spitze, sodass die Nutzlänge der Bohrung ca 1mm kleiner ausfällt. Dies gilt nur für das Horizontalbohren

T-Nr	Position	Durchmesser
T4351	1 (vorne)	BOHRER D 8mm
T4352	2 (rechts)	BOHRER D 6mm
T4353	3 (hinten)	FRÄSER D 6mm
T4354	4 (links)	BOHRER D 3mm

Werkzeugwechsler

Die folgenden Werkzeuge sind momentan eingelegt, von Links nach Rechts

Platz	8	7	6	5	4	3	2	1
Werkzeugnummer	T427	T614	T619	T605	T618	T603	T435	T613
Lange Beschreibung	Sägeaggregat	18mm Diamantfräser Spiralverzahnt	4mm Schaftfräser Upcut	8mm Schruppfräser	18mm Wendeplattenfräser	10mm Fräser	Horizontalbohraggregat	6mm Schaftfräser Spiralverzahnt
Kommentar (in Werkzeugliste)	Saege	Dia 18	FR 4	Schrupp 8	Wende 18	FR 10	Horizont	FR 6
