Auf dieser Seite sind die grundlegenden Bearbeitungsfunktionen der IMA beschrieben.
Wir beschränken uns auf die Standard-Funktionen – über die ISO G-Code Programmierung können später auch erweiterte Fälle abgedeckt werden.

TL;DR – Überblick

• Formatieren (rechteckige Maße, X-/Y-Achse)
• Vertikal fräsen
• Horizontal fräsen (bis 30 mm Tiefe)
• (Gleichlauf-)Sägen mit vertikaler, drehbarer Säge
• Vertikal bohren
• Horizontal bohren (bis 30 mm Tiefe)

Formatieren (Zuschneiden)

Definition: Zuschneiden des Werkstücks auf rechteckige Maße (nur entlang der X- und Y-Achse).
Zwei Varianten:

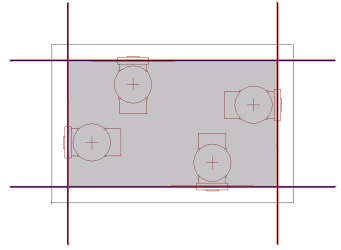

Mit Sägeaggregat

• Kreissäge mit ca. 2,8 mm Schnittbreite
• Automatisches Anritzen + zweiter Schnittdurchgang
• Schnellste Methode
• Ausrissfrei bei unbeschichteten Materialien (z. B. Multiplex)
• Max. Eintauchtiefe: 57 mm → Materialstärke bis 52 mm

Mit Fräser

• Standard: 18 mm Diamantfräser spiralverzahnt
• Langsamer, aber sehr ausrissfreie Kanten bei beschichteten Plattenmaterialien
• Schnitttiefe: 5 mm unter Materialunterseite (ST = -5)

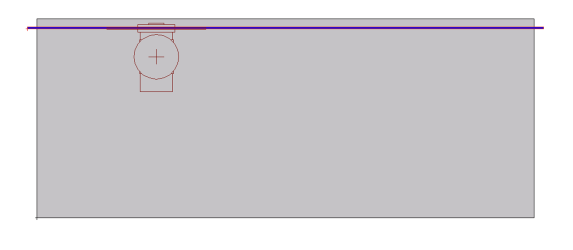

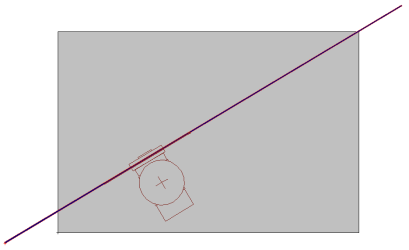

Sägen

• Kreissäge steht immer senkrecht
• Bewegungen entlang beliebiger XY-Achsen
• Definition in IMAWOP über:
  • Startkoordinate (SX | SY)
  • Endkoordinate (EX | EY)
  • Ritztiefe (Standard: 3 mm)
  • Schnitttiefe (ST = -5 für Durchschnitte)
• Max. Eintauchtiefe: 57 mm → Materialstärke bis 52 mm
• Nicht in Estlcam definierbar

Fräsen & Nuten

Allgemeines Fräsen

• Möglichkeiten:
  • Taschen (Kreis, Rechteck, frei)
  • Fräsbahnen in beliebigen Formen
  • Großflächiges Planen (Alternative zum Dickenhobel)
• Große Auswahl an Fräsern
  • Taschenfräser
  • Formatfräser
  • Profilfräser (Viertelstab, Fasenfräser, ...)
  • Planfräser
  • Radiusfräser
  • Spezial-Verbinderfräser
  • Schaumstofffräser
• Eine genauere Übersicht über die verfügbaren Werkzeuge gibt es hier: IMA - Werkzeugübersicht

Horizontal-Fräsen

• Möglich bis 30 mm Tiefe
• Werkzeug: 6 mm Fräser

Nuten

• Herstellung mit Säge oder Fräser
• Einsatz z. B. für Rückwände im Schrankkorpus

Bohren

Vertikal-Bohren

• Bohren von oben (90° zum Werkstück)
• Verfügbare Bohrer: 3 | 5 | 6 | 8 | 10 | 15 | 18 | 20 mm
• Nur senkrecht von oben möglich

Sonderfall: Lochreihen

• Spezialaggregat bohrt jeweils bis zu fünf Löcher von System32 Lochreihen gleichzeitig
• Nur mit 5 mm Bohrern
• Nur entlang der X-Achse
• Fester Abstand: 32 mm
• 5 Löcher gleichzeitig → sehr schnelle Bearbeitung

Horizontal-Bohren

• Seitliches Bohren, z. B. für Dübellöcher
• Über Horizontal-Kombinaggregat
• Verfügbare Bohrer: 3 | 6 | 8 mm
• Bohrtiefe bis 30 mm
