Dokumentation Mechanik

Lager und Wellen

Lorem ipsum dolor sit amet ...

Portal

Lorem ipsum dolor sit amet ...

Rahmen

Lorem ipsum dolor sit amet ...

Käfig und Unterbau

Lorem ipsum dolor sit amet ...

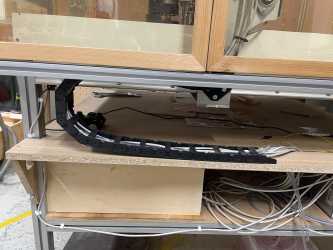

Kabelführungen & Halterungen

Image from iOS(1).jpg

sourcing map R38 18mm x 50mm Schwarzer Kunststoff halbgeschlossenes Kabel Drahtträger Schleppkette 1M Länge

https://www.amazon.de/gp/product/B01M099ZR1/

Todo: STLs SchleppKette Gross, Endschalterhalter, Signal Box, Probe Box

Absaugung

Dokumentation Elektronik

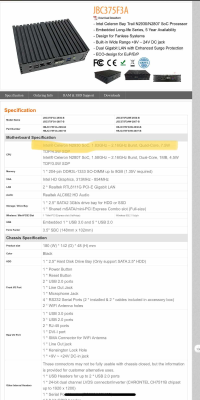

Industrie PC

Schrittmotoren

Parameter	X	Y	Z
Typ	NEMA23	NEMA23	NEMA23
Hersteller
Produkt
Grad/Schritt
Spannung
max Strom
Drehmoment
Haltemoment
Microsteps

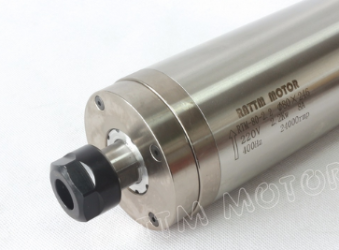

Spindel

Herstellerangaben (Chinaware vom Aliexpress, mit etwas Vorsicht zu betrachten)

Parameter	Angegebener Wert	Kommentar
Material	Rostfreier Stahl, wasserdichtes Gehäuse	Ohne Schutzerdung geliefert, nachgerüstet. Dichtigkeit nicht geprüft
Abmessungen	D80x246mm
Spannung	230VAC
Strom	~ 8A	nicht gemessen
Leistung	2.2kW	(passt nicht zu nom. Strom und Spannung → ~ 1.8kW)
Frequenz	0-400 Hz
Anschlüsse	U, V, W as 1,2,3; 4 NC	4 auf Schutzerde. Steckertyp ? Aviation Typ GX?
Drehzahl	10-24000rpm	3000 - 22500rpm durch Inverter Grenzen
Kühlung	Wasser DO 6mm Anschlüsse	Frostschutz zugeben um Algenbildung/Fäulnis zu verhindern
Lagerschmierung	Fett	Typ ?
Spannzangengewinde	ER 20
Lager	2 Stk C7005 + 2 Stk C7003, P4 class	Siehe untenstehende Links
Fertigungsgenauigkeit	0.01mm	~
Gewicht	6.1kg
Befestiung	Klemmung	? Stk M8x? Hexsocket

https://www.kugellager-express.de/navi.php?kf=&ed=1&qs=7005
https://www.kugellager-express.de/navi.php?kf=&ed=1&qs=7003
https://www.aliexpress.com/item/32949114456.html?spm=a2g0x.12010612.8148356.18.655d2fcbYc1Yfv

Absaugung

Kühlung

Schläuche:

PVC transparent, DI 6mm, DO 8mm, Wandstärke 1mm
https://www.schlauch-profi.de/shopware.php?sViewport=detail&sArticle=141

Pumpe:

Parameter	Wert
Typ	Tauchpumpe
Spannung	230VAC
max Strom	? A
Leistung	? W
Fördermenge	? l/min
Trockenlauf	kurzzeitig möglich
Schlauch	DO 6mm

Wanne:

Ikea Samla Box, 22l
https://www.ikea.com/de/de/p/samla-box-mit-deckel-transparent-s69440822/

Frequenzumrichter / Inverter

2,2kW Huanyang 230VAC Inverter

https://www.ebay.de/itm/274873072950

HY01D523B-VFD-Manual.pdf

Treiberbox

Lorem ipsum dolor sit amet ...

Signalbox

ODER-Verschaltung der Endschalter und Anbindung des Probe-Eingangs. Verbindungspunkt der Kabelschirmung auf GND.

WICHTIG: 100nF Kondensator zwischen +5V Schiene und GND! (Klemmung unter den geschraubten Kabelschuhen genügt)
Dieser Kondensator beseitigt enstehende Störspitzen.
Ansonsten kann Estlcam durch falsche Alarme auf den Endschalter Eingang im Betrieb "grundlos" stehen zu bleiben.

Endschalter Potentiale auf Sammelschienen. Probe Leitung hat kein GND, Schirm wird an die ES-Sammelschiene geklemmt und Probe mit 2WAGO Klemme durchverbunden

Schrauben: M2x4-5mm
Kabelschuhe:

TODO: STL Upload Box
TODO: STL Upload Deckel

Endschalter

Mikroschalter mit Rollenhebel, 1 Anschluss Normally Closed (NC), 1 Anschluss Normally Open (NO)
Auf gemeinsamen Endschalter-Eingang des Arduino ODER-Verschaltet auf NO.
5 Stk (X+, X-, Y+, Y-, Z+)

Teile Nr: V-156-1c25

https://www.amazon.de/gp/product/B07T9DWV4J
