Notwendige Einweisung	Oberfräse
Standort	Holzwerkstatt

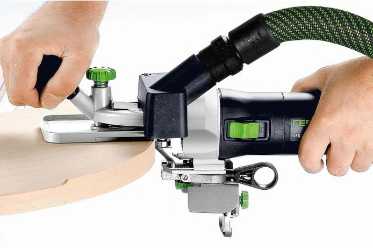

Die Festool OFK 700 EQ-Plus ist eine Kantenfräse zur Bearbeitung von Schmalflächenbeschichtungen (Umleimern) sowie für Profilfräsarbeiten. Durch den leicht geneigten Frästisch lassen sich Kanten präzise und ohne Beschädigung der Oberfläche bündig fräsen. Die Maschine ist für den Einsatz mit fest eingespanntem Fräser ausgelegt und bietet damit eine einfache Handhabung.

Technische Daten

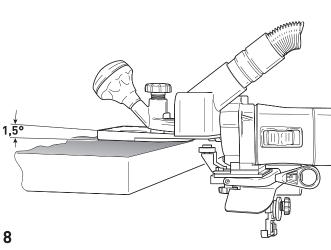

Neigung des Frästisches: 1,5°
Leistung: 720 W
Drehzahl: 10.000 – 26.000 U/min
Werkzeugaufnahme Ø: 6 – 8 mm
Max. Fräser Ø: 26 mm
Wiederanlaufschutz: vorhanden
Vorhandener Fräser ist fest eingespannt
- Bündigfräser HW D 19/16 S8 OFK 700
- Bei starkem Verschleiß oder Beschädigung bitte in #schadensmelder melden
Vorhandener Tisch:
- Waagerechte Arbeitsstellung zum Bündigfräsen von Schmalflächenbeschichtungen (Umleimer)
- Auch geeignet für Profilfräsen

Anleitungsvideo

https://www.youtube.com/watch?v=WLOvfNXog-I

Maschinenübersicht

1-1: Ein-/Ausschalter

1-2: Führungstisch (in dieser Abbildung NICHT unser Tisch)

1-3: Zusatzhandgriff

1-4: Grifffläche

1-5: Drehzahl-Stellrad

1-6: Plug-it Anschluss

Einstellungen

Es können die Frästiefe und der Abstand zum Werkstück über die Tastfeder/Tastrolle eingestellt werden. Der Abstand ist hauptsächlich für Profilierungen relevant.

Frästiefe einstellen

Drehknopf öffnen
Führungstisch auf korrekte Frästiefe einstellen
Drehknopf schließen

Achtung: Tastrolle/Tastfeder darf Werkzeug nicht berühren!

Abstand einstellen

Drehknopf öffnen
Abstand durch Verschieben einstellen
Drehknopf schließen

Achtung: Tastrolle/Tastfeder darf Werkzeug nicht berühren!

Sicherheitshinweise

Persönliche Schutzausrüstung
- Sicherheitsschuhe tragen
- Gehörschutz verwenden
- Schutzbrille aufsetzen
- Staubmaske bei stauberzeugenden Arbeiten benutzen
Allgemeine Sicherheit
- Maschine nur an isolierten Griffflächen mit zwei Händen halten
- Werkstück mit Zwingen fixieren
- Maschine ausschließlich mit Absaugung betreiben
- Maschine nur im eingeschalteten Zustand an Werkstück führen
- Nur im Gegenlauf fräsen
Sicherheit beim Umgang mit Fräsern
- Schnittgefahr: Fräser nur bei ausgesteckter Maschine handhaben, ggf. Schutzhandschuhe tragen
- Beschädigte Werkzeuge nicht verwenden
- Nur Werkzeuge mit passendem Schaftdurchmesser für die Spannzange verwenden
- Nur Werkzeuge mit „MAN“-Beschriftung (für manuellen Vorschub) einsetzen
- Fräser mindestens bis zur Markierung und so tief wie möglich in die Aufnahme stecken
- Ausschließlich für das Fräsen von Holz und Kunststoffen verwenden

Allgemeine Sicherheitshinweise

Bitte beachte ebenfalls die Allgemeine Sicherheitsunterweisung

Kantenfinish

In der Anleitung "Die perfekte Kante" wird in Kapitel 3.5 das Vorgehen zur Kantennachbearbeitung detailliert beschrieben.

Kurzfassung:

Kante aufbringen
- Kante mit KA 65 anleimen.
Überstände entfernen
- Überstände an den Seiten mit dem Kappgerät KP 65/2 abschneiden.
- Überstände oben und unten mit der OFK 700 bündig zur Platte fräsen.
- Verbleibende kleine Überstände mit der ZK HW Ziehklinge abnehmen.
Ziehklingen-Einsatz
- Überstände entfernen: Ziehklinge mit flacher Klinge auf die Kante legen, gegenüberliegende Seite auf die Schnur auflegen und die Kante entlangziehen.
- Radien optimieren: Ziehklinge mit passender Radiusklinge recht steil ansetzen und die Kante entlangziehen.
Schleifen und Polieren
- Allgemein: Kanten und Ecken schleifen und ggf. polieren, wenn das Ziehklingen-Finish nicht ausreicht.
- Grobe Unebenheiten: Mit P320-Schleifpapier von Hand schleifen.
  - ⚠️ Achtung: Bei kunststoffbeschichteten Platten nicht in die Fläche schleifen!
- Kunststoffkanten:
  - Feine Unebenheiten mit Schleifvlies von Hand glätten → sorgt für seidenmatten Glanz und stellt die Originalfarbe nach dem Grobschliff wieder her.
  - Für Hochglanzkanten: Mit Polierfilz und Politur nacharbeiten.
Reinigung
- Kante mit Mikrofaser-Reinigungstuch und geeignetem Kunststoffreiniger säubern.
- (TODO: Passenden Reiniger ergänzen)
